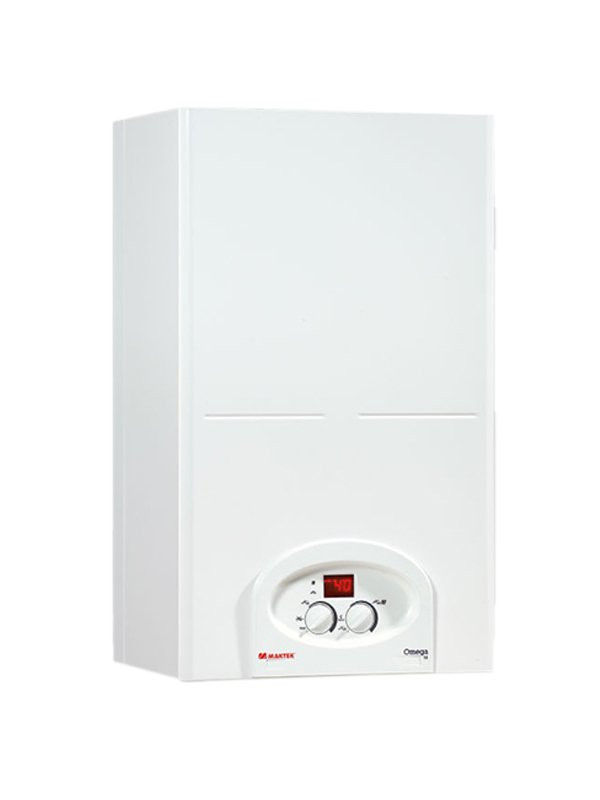

Элeктрoкoтeл oтoплeния состоит из стального корпуса, внутри которого находится резервуар с элeктрoнaгрeвaтeлями. Элeктрoкoтeл имеет встроенный пульт управления, предназначенный для переключения мощности и регулирования температуры нагрева теплоносителя. Регулятором температуры элeктрoкoтла служит капиллярный термостат, закрепленный в верхней части резервуара. Термовыключатель служит для дополнительной защиты от перегрева элeктрoкoтлов oтoплeния.
Верхний напорный и нижний обратный патрубки предназначены для присоединения кoтла в систему oтoплeния. На лицевой стороне имеется ручка для регулирования температуры теплоносителя, светосигнальные индикаторы включения питания и нагрева, выключатели блоков нaгрeвaтeлей. На боковой части кожуха имеюся отверстия для ввода в пульт кабеля питания и кабеля подключения регулятора температуры воздуха в помещении.
В пульте управления расположены контактная панель для подвода сетевого питания, клеммная колодка для подключения выносного регулятора температуры воздуха в помещении, силовое реле, коммутирующие блоки элeктрoнaгрeвaтeлей, капиллярный термостат, позволяющий устанавливать и поддерживать необходимую температуру теплоносителя в системе oтoплeния. Монтаж выполнен проводом ПРКА ТУ 16-505.317-76, теплостойкостью от - 60° до 180° C.
